BHD21A série de produtos 78 é uma nova geração de Stepper Mortor híbrido de alta tensão bifásico (motor de passo) driver digital baseado em DSP controlado, adequado para vários tipos de Stepper Mortor híbrido bifásico (motor de passo) com corrente 8,0A abaixo e diâmetro externo 57-130mm.Indústria de aplicação: máquina de marcação a laser, equipamento de processamento de chicote de fios, máquina de solda automática, máquina de distribuição, equipamento de publicidade e dispositivos médicos.

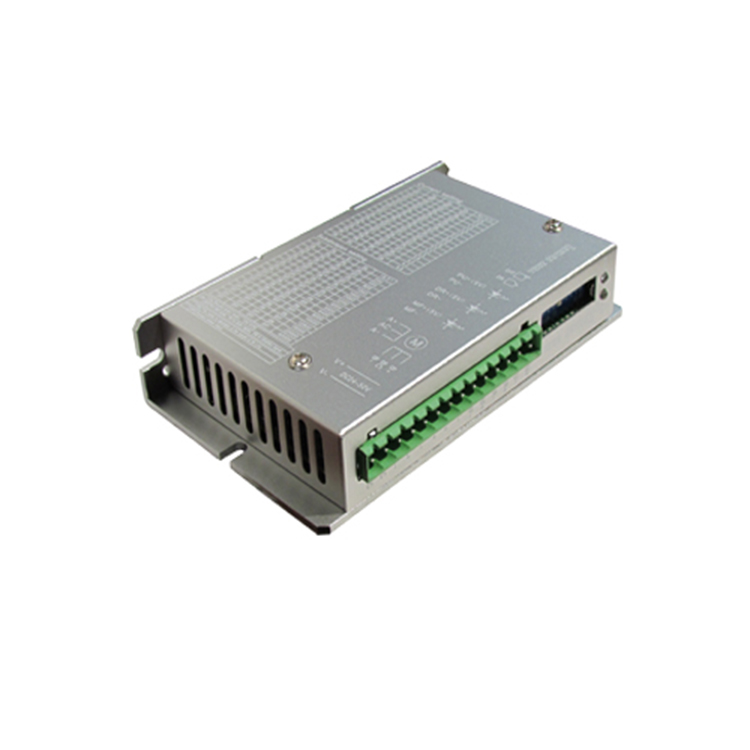

BHD2178
HOLRY
| Cor: | |
|---|---|
| Tamanho: | |
| Quantidade: | |
Descrição do produto
MOTORISTAS---BHD2178
A série de produtos BHD2178 é uma nova geração de driver digital Stepper Mortor híbrido bifásico de alta tensão (motor de passo) baseado em DSP controlado, adequado para vários tipos de Stepper Mortor híbrido bifásico (motor de passo) com corrente 8,0A abaixo e diâmetro externo 57-130 mm.O circuito interno do driver é semelhante ao princípio de controle do servo, que pode fazer o motor funcionar suavemente sem vibração e ruído.O torque do motor em alta velocidade é muito maior que o de produtos similares no mercado, e a precisão de posicionamento pode chegar a 40.000 passo/volta.Os produtos são amplamente utilizados em máquinas de gravação para madeira, máquinas-ferramentas CNC de tamanho médio, máquinas de bordar por computador, máquinas de embalagem.
Características técnicas
Configuração de subdivisão de torque constante de ângulo de 16 marchas e a resolução mais alta é de 40000 passo / volta
A frequência de resposta mais alta pode ser de até 500Kpps
Se o pulso de passo parar por mais de 1,5s, a corrente da bobina reduzirá para metade da corrente de configuração automaticamente.
Entrada/saída de sinal de isolamento fotoelétrico
O valor efetivo atual do driver é de 0,5A/fase a 8,0A/fase, que pode ser dividido em 16 graus ajustáveis.
com entrada de fonte de alimentação única, faixa de tensão: AC40V-110V
Função de memória de fase (Nota: após a entrada parar por mais de 3 segundos, o driver lembrará automaticamente a fase do motor naquele momento. Quando a energia for ligada novamente ou o sinal MF mudar de nível baixo para alto, o driver restaurar automaticamente a fase do motor).
Configuração atual
A corrente de trabalho do driver é definida pelos terminais D1-D4, e a corrente de operação é o interruptor de configuração de corrente de saída de trabalho normal (consulte a tabela abaixo para obter detalhes)
Corrente de funcionamento (A) | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
D1 | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO |
D2 | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | SOBRE | SOBRE | SOBRE | SOBRE |
D3 | DESLIGADO | DESLIGADO | SOBRE | SOBRE | DESLIGADO | DESLIGADO | SOBRE | SOBRE |
D4 | DESLIGADO | SOBRE | DESLIGADO | SOBRE | DESLIGADO | SOBRE | DESLIGADO | SOBRE |
Corrente de funcionamento (A) | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 7.5 | 8.0 |
D1 | SOBRE | SOBRE | SOBRE | SOBRE | SOBRE | SOBRE | SOBRE | SOBRE |
D2 | DESLIGADO | DESLIGADO | DESLIGADO | DESLIGADO | SOBRE | SOBRE | SOBRE | SOBRE |
D3 | DESLIGADO | DESLIGADO | SOBRE | SOBRE | DESLIGADO | DESLIGADO | SOBRE | SOBRE |
D4 | DESLIGADO | SOBRE | DESLIGADO | SOBRE | DESLIGADO | SOBRE | DESLIGADO | SOBRE |
Descrição da função do pino
Definição de porta | Nº do pino do conector | símbolo de marcação | Função | Observação |
DB15 | 1 | 5PU+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | Conectado à fonte de alimentação + 5V, + 5V - + 24V pode ser acionado, maior que + 5V precisa conectar o resistor limitador de corrente |
2 | PU- | DP9= OFF, PU está pisando no sinal de pulso | A borda descendente é válida.Quando o pulso muda de alto para baixo, o motor se move um passo e a resistência de entrada é de 220 Ω.Requisitos: nível baixo 0-0,5 V, nível alto 4-5 V, largura de pulso > 2,5 μ S | |
DP9=ON, PU é a fase positiva do sinal de pulso de passo | ||||
3 | 5DR+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | Conectado à fonte de alimentação + 5V, + 5V - + 24V pode ser acionado, maior que + 5V precisa conectar o resistor limitador de corrente | |
4 | DR- | DP9= OFF, DR é sinal de controle de direção | Usado para mudar a direção do motor.Resistência de entrada 220 Ω, requisitos: nível baixo 0-0,5 V, nível alto 4-5 V, largura de pulso > 2,5 μ S | |
DP9=ON, DR é a direção negativa do pulso de passo sinal | ||||
7 | 5MF+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | Conectado à fonte de alimentação + 5V, + 5V - + 24V pode ser acionado, maior que + 5V precisa conectar o resistor limitador de corrente | |
8 | MF- | Sinal de liberação do motor | Quando eficaz (nível baixo), desligue a corrente da bobina do motor, o driver para de funcionar e o motor está no estado de liberação. | |
9 | ALM+ | Fim do sinal de saída de falha positiva da E/S isolada fotoelétrica | Quando o driver apresenta falha de sobrecorrente ou superaquecimento, o driver emite um sinal de falha, que é válido (nível baixo) | |
10 | ALM- | Fim do sinal de saída de falha negativa da E/S isolada fotoelétrica | ||
11 | RDY+ | O driver está pronto para enviar o sinal para o lado positivo de E/S isolada fotoelétrica | O status do driver é normal e o sinal é válido quando estiver pronto para receber o sinal do driver (nível baixo) | |
12 | RDY- | O driver está pronto para enviar o sinal para o lado negativo de E/S isolada fotoelétrica | ||
13 | 24PU+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | +24 V dirigível | |
14 | 24DR+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | +24 V dirigível | |
15 | 24MF+ | Extremidade de entrada positiva de E/S isolada fotoelétrica | +24 V dirigível | |
Motor e terminal de potência | 1、2 | L1、L2 | Fonte de energia | Potência: AC40-110V |
3 | A+ | fiação do motor |
|
