NEMA 17 42×42mm 1,5 A 1,8° 0,9° 2,4N.cm Motor de passo híbrido para sensor de altura

Nossos motores de passo têm as seguintes características:
1. O ângulo de passo é pequeno e a precisão é alta;2. O número de pares de pólos é igual ao número de dentes do rotor, que pode ser alterado em uma ampla faixa de acordo com as necessidades;3. A indutância do enrolamento muda pouco com a posição do rotor, o que facilita o melhor controle de operação;4. Eixos Para o circuito magnético de magnetização, o uso de novos materiais de ímã permanente com produto de alta energia magnética é propício para a melhoria do desempenho do motor;5. O ímã do rotor fornece excitação;não há oscilação óbvia em toda a área de operação.

Nossos motores de passo são usados ​​principalmente em: impressoras 3D, robôs industriais, equipamentos médicos, automação de escritório e outros equipamentos.
  • 42HB

  • HOLRY

COMPRIMENTO (MM):
BINÁRIO (NM):
Ângulo de passo :
Status de disponibilidade:
Quantidade:

Descrição do produto

Descrição breve


1. Pequeno ângulo de passo e alta precisão;

2. O número de pares de pólos é igual ao número de dentes do rotor, que pode ser alterado em uma ampla faixa de acordo com as necessidades;

3. A indutância do enrolamento muda pouco com a posição do rotor, o que facilita o melhor controle de operação;

4. Circuito magnético de magnetização axial, usando um novo tipo de material de ímã permanente com produto de alta energia magnética, é propício para a melhoria do desempenho do motor;

5. O ímã do rotor fornece excitação;não há oscilação óbvia em toda a área de operação.


Regras de nomenclatura


42 HB 40 F 105 B- -06 ○1 ○2 ○3 ○4 ○5 ○6 ○7

○1: 42: Estrutura do motor: 42*42mm

○2: HB: Motor de passo híbrido

○3: 40: Comprimento do corpo do motor

○4: F: Número de derivações: quatro linhas, S: seis linhas, E: 8 linhas

○5: 105: Valor da corrente nominal do motor 1,5A

○6: B: Há um fio chato no eixo do motor, CL significa engrenagem D significa eixo de saída duplo PJ significa chaveta

○7: 06: Número derivado


Breve Introdução das Características Técnicas

Características técnicas gerais


● O motor de passo é usado em ocasiões de baixa velocidade --- a velocidade não excede 1000 rotações por minuto, (6666PPS a 0,9 graus), de preferência entre 1000-3000PPS (0,9 graus), e pode ser usado aqui por uma desaceleração dispositivo.Quando o motor tem alta eficiência de trabalho e baixo ruído;

● É melhor não usar o estado de passo completo para o motor de passo, porque a vibração é grande no estado de passo completo;

● O valor da tensão na especificação do motor não é o valor do volt da tensão de acionamento.A tensão de condução específica pode ser selecionada de acordo com o driver de passo (recomendação: 42 motores e abaixo usam 12-24V, 57 motores usam DC 24V-48V, 86 usam DC 48-80V, 110 O motor adota mais de DC 80V)

● Para cargas com grandes momentos de inércia, deve-se selecionar um motor de carcaça grande;

● Quando o motor está em uma velocidade relativamente alta ou grande carga de inércia, geralmente não parte na velocidade de trabalho, mas usa um aumento de frequência gradual para aumentar a velocidade.Primeiro, o motor não perde o passo e, segundo, pode reduzir o ruído e melhorar a precisão do posicionamento da parada;

● Para alta precisão, deve ser resolvido desacelerando mecanicamente, aumentando a velocidade do motor ou usando um driver com um número de subdivisão alto;

● O motor não deve trabalhar na zona de vibração, se necessário, pode ser resolvido alterando a tensão, corrente ou adicionando algum amortecimento;

● Quando o motor funciona abaixo de 600PPS (0,9 graus), ele deve ser acionado por uma pequena corrente, grande indutância e baixa tensão.


Características técnicas mecânicas


● Ao instalar/remover a ponta do eixo de um motor de passo com uma peça de acoplamento, não bata diretamente na ponta do eixo com um martelo.(O martelo atinge a ponta do eixo diretamente e o encoder na outra extremidade do eixo do motor de passo pode ser danificado);

● Procure alinhar as pontas do eixo da melhor forma possível para garantir uma boa concentricidade, caso contrário pode ocorrer vibração, o mancal pode ser danificado e o eixo pode até quebrar;

● O motor pode ser usado em locais que serão atacados por gotas de água ou óleo, mas não é totalmente à prova d'água ou à prova de óleo.O nível de proteção padrão é IP54.Portanto, o motor não deve ser colocado ou usado em um ambiente corroído por água ou óleo (se necessário Para nível de proteção especial, entre em contato conosco!);

● Se o motor estiver conectado a um redutor, devem ser adicionados retentores de óleo ao usar um motor de passo para evitar que o redutor entre no motor de passo;

● Não mergulhe o cabo do motor em óleo ou água.Assegure-se de que o cabo não esteja sujeito a momento ou carga vertical devido à força de flexão externa ou ao seu próprio peso, especialmente na saída ou conexão do cabo.

● Quando o motor estiver em movimento, o cabo (ou seja, aquele configurado com o motor) deve ser fixado firmemente em uma parte estacionária (relativa ao motor) e um cabo adicional carregado no suporte do cabo deve ser usado para retardá-lo, para que a tensão de flexão possa ser reduzida ao mínimo.O raio do cotovelo do cabo deve ser o maior possível



MOTOR DE PASSO HÍBRIDO---42HB 1,8°

MOTOR DE PASSO NEMA17 O1



Item

Especificações

Ângulo de passo

1.8

Precisão do ângulo de passo

±5% (passo completo, sem carga)

Precisão de Resistência

±10%

Precisão de Indutância

±20%

Aumento de temperatura

80C Max. (corrente nominal, 2 fases ligadas)

Temperatura ambiente

-20C~+50C

Resistência de isolamento

100MΩMin.,500VCC

Rigidez dielétrica

500VAC por um minuto

Jogo radial do eixo

0,02 máx.(carga de 450 g)

Jogo Axial do Eixo

0,08 máx.(carga de 450 g)

Classe de isolamento

B(130°)


Especificação Técnica


Series

Modelo

Comprimento do motor

Tensão de Taxa

Corrente Nominal

Resistência de Fase

Indutância de Fase

Torque de Retenção

Cabo

Inércia do Rotor

Peso do motor

L(mm)

(V)

(A)

(Ω)

(mH)

(Kg.cm)

(NÃO.)

(g.cm²)

(g)

42HB34F04AB

34

13.2

0.4

33

45

2.4

4

34

200

42HB34F08AB

34

4.96

0.8

6.2

10

2.4

4

34

200

42HB34F105AB

34

2.7

1.5

1.8

2.4

2.4

4

34

220

42HB40F102AB

40

6.5

1.2

6

13

3.0

4

50

220

42HB40F107AB

40

2.4

1.7

1.5

2.5

3.5

4

50

220

42HB40F05AB

40

4.1

0.5

8

15

2.6

4

50

250

42HB44F05A

44

8.9

0.5

18

23

2.9

4

54

250

42HB44F1AB

44

8

1

8

16

3.5

4

54

250

42HB48F04AB

48

8.0

0.4

20

40

4.0

4

68

280

42HB48F08AB

48

7.2

0.8

9

15

4.5

4

68

280

42HB48F105AB

48

4.2

1.5

2.8

4.8

4.0

4

68

280

42HB62F2AB

62

3.2

2.0

1.6

3.0

8.0

4

75

320

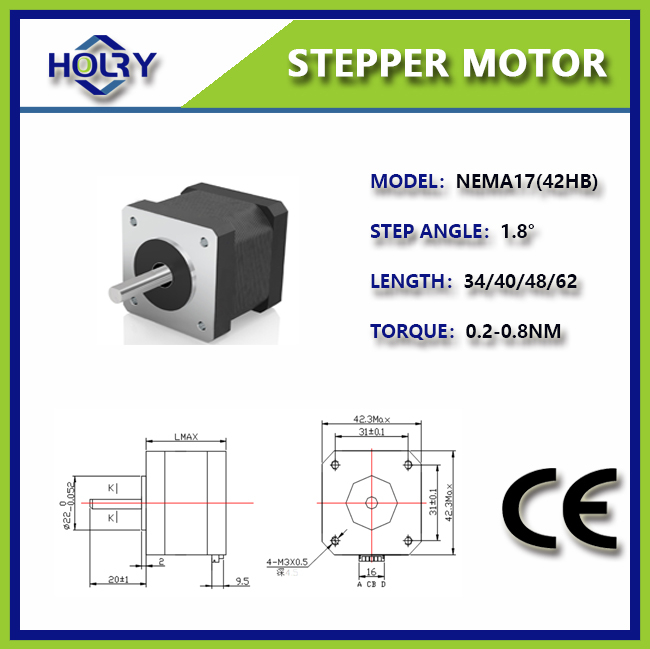

Dimensions


MOTOR DE PASSO NEMA17 42 02


Diagrama elétrico

MOTOR DE PASSO nema 17 42 03
